Artikelbeschreibung
Details
Benning SUN 2 Einstrahlungs-Temperatur-Messgerät - Einstrahlungs- und Temperaturmessgerät für Photovoltaik-Systeme und thermische Solaranlagen
- Solare Einstrahlungsmessung (W/m2) für PV-Systeme gemäß VDE 0126-23 und thermische Solaranlagen
- 2-Kanal-Temperatursensor für PV-Modul- und Umgebungstemperatur
- Integrierter Kompass für Dachausrichtungs- und Neigungswinkelmessung
- Datenlogger für 5.000 Displayanzeigen
- Echtzeituhr mit Datum-/Zeitstempel
- USB-Schnittstelle mit Downloadsoftware
Ideal zur Planung, Inbetriebnahme- und Wiederholungsprüfung von netzgekoppelten PV-Systemen gemäß VDE 0126-23 sowie zur Prüfung von thermischen Solaranlagen. Geeignet für Solarteure (Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, Wirtschaftlichkeitskontrolle), Photovoltaik-Sachverständige sowie Service- und Wartungsteams.
Das Benning SUN 2 ist ideal zu Messung der solaren Einstrahlung sowie der Modul- und Umgebungstemperatur. Die Höhe der Leerlaufspannung und des Kurzschlussstromes sowie auch die Höhe des DC-Strangstromes, bei angeschlossenem Wechselrichter, ist abhängig von der vorhandenen solaren Einstrahlung und der Modul- und Umgebungstemperatur. Diese Rahmenbedingungen sind bei der elektrischen Messung mit zu erfassen und im Prüfprotokoll zu dokumentieren.
Das BENNING Einstrahl- und Temperaturmessgerät ermöglicht die präzise Messung der solaren Einstrahlung (100 W/m2 bis 1.250 W/m2) über eine kalibrierte PV-Referenzzelle. Der Vorteil der PV-Referenzzelle liegt in einer deutlich höheren Messgenauigkeit gegenüber der häufig bei preiswerten Einstrahlungsmessgeräten eingesetzten Photodiode. Eine weitere wichtige Kenngröße ist die Messung der vorhandenen Modul- und Umgebungstemperatur (- 30 °C bis + 125 °C), die gleichzeitig über zwei Präzisionssensoren erfasst werden kann. Für Langzeitmessungen bietet das BENNING SUN 2 einen integrierten Datenlogger mit Echtzeituhr, der eine Speicherung von 5.000 Datensätzen (Bestrahlungsstärke, Modul- und Umgebungstemperatur, Datum-/ Zeitstempel) ermöglicht. Ist das BENNING SUN 2 per Funkanbindung „WirelessSunLink“ am BENNING PV 1-1 angemeldet und in Reichweite ( bis 30 m je nach Umgebung) können die solare Einstrahlung und Temperaturen des Moduls und der Umgebung vom BENNING PV 1-1 übernommen werden. Zur Erhöhung der Batterielebensdauer schaltet das BENNING SUN 2 während des Datenloggerbetriebes in einen stromsparenden Bereitschaftsmodus. Das Messintervall ist in Minutenschritten von 1 Min. bis 60 Min. einstellbar. Die Auslesung der Messwerte erfolgt über die vorhandene USB-Schnittstelle und der bereits im Lieferumfang enthaltenen Downloadsoftware.
Als praktische Zusatzfunktion besitzt das BENNING SUN 2 einen digitalen Kompass zur Bestimmung der Himmelsrichtung (0° bis 360°) und einen Neigungswinkelmesser zur Messung der Dach-/ Modulneigung (0°-80°).
Eigenschaften:
- Universelles 4-in-1 Messgerät für alle Prüfungs- und Wartungsarbeiten sowie zur Wirtschaftlichkeitskontrolle von PV-Systemen und thermischen Solaranlagen
- Kalibrierte Photovoltaik-Referenzzelle zur präzisen Messung der solaren Einstrahlung (Bestrahlungsstärke)
- Genaue und reproduzierbare Temperaturmessung über Präzisionssensoren
- Datenlogger-Funktion mit einstellbarer Abtastrate (1 Min. bis 60 Min.) zur Speicherung von 5.000 Datensätzen, bestehend aus Bestrahlungsstärke, Modul-/Umgebungstemperatur und Datum-/Zeitstempel
- Integrierte Echtzeituhr
- USB-Schnittstelle und Downloadsoftware zur Prüfprotokollerstellung in MS Excel®
- HOLD-Funktion zur Displayspeicherung
- Automatische Abschaltung nach 2 Minuten
- Stromsparender Bereitschaftsmodus im Datenloggerbetrieb
- Handliche und robuste Gehäuseausführung
Technische Daten:
Anzeige |
Grafikdisplay |
Solare Einstrahlung |
|
Temperatur (Modul/ Umgebung) |
|
Kompasspeilung (Ausrichtung) |
|
Neigungsmesser |
|
Echtzeituhr |
Datum-/ Zeit-Stempel |
Messwertspeicher |
5.000 Displayanzeigen |
Schnittstelle |
USB |
Vorstellungsvideo des Herstellers:
Nützliche Tipps:
Wenn Sie weitere Informationen zu elektrischen Messgeräten oder unseren Angeboten im Allgemeinen suchen, dürfen wir Ihnen ebenfalls MessFreunde.Wiki - unser Lexikon der Messbegriffe empfehlen. |
|
Für weitere Informationen, Links und Download-Möglichkeiten des jeweiligen Herstellers empfehlen wir einen Blick in unseren MessFreunde.Download-Bereich. |
|
Kundenmeinungen
Schreiben Sie Ihre eigene Kundenmeinung
Schlagworte
Kunden schauten sich auch diese Artikel an
-

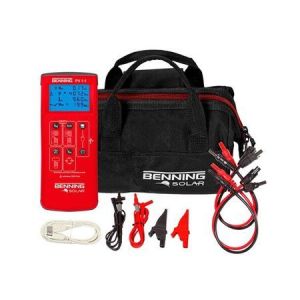

Benning PV 1-1 Photovoltaik-Installationstester
