# Herzlich willkommen

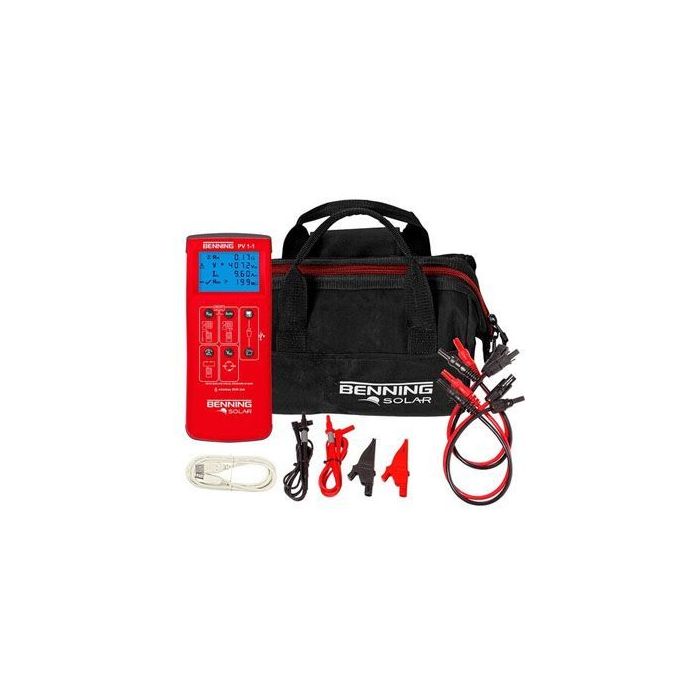

Benning PV 1-1 Photovoltaik-Installationstester

Lieferumfang
  • Benning PV 1-1 Photovoltaik-Installationstester
  • Tragetasche
  • Messleitungen
  • Krokodilklemmen
  • MC4-Messleitungen
  • Sunclix-Messleitungen
  • Batteriesatz
  • CD-ROM mit Download-Software
Artikelnummer: BENNING-050421
Lieferzeit : 5 - 7 Werktage
1.646,37 €
Inkl. 19% USt., dieser Artikel ist versandkostenfrei nach DE.

-ODER-

Artikelbeschreibung

Details

 Benning PV 1-1 Photovoltaik-Installationstester - das Messgerät zur Prüfung gemäß VDE 0126-23



Vor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß VDE 0126-23 ge­prüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.

Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurz­schlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+/-) des PV-Generators und Erde. Der BENNING PV 1-1 verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.

Diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester BENNING PV 1-1 durchgeführt werden. Dieses Gerät wird dem Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.



Eigenschaften:



  • Verständliche und eindeutige Anzeige aller Messergebnisse
  • Gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlage
  • Automatischer Prüfablauf (RPE, VDC (1000 VDC), IS/C (15 ADC), RISO)
  • Automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung
  • Nullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussen
  • Messwertspeicher für 200 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von > 5 % der Leerlaufspannung und des Kurzschlussstromes, Messwertdownload erfolgt über eine USB-Schnittstelle
  • Download-Software zur Prüfprotokollerstellung in MS Excel
  • ISO-Messergebnis mit gut/ schlecht-Anzeige
  • Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel
  • Funkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2
  • Direkter Anschluss an alle Standard PV-Module mit MC4- oder „Sunclix“-Steckerverbinder
  • Einfache Handhabung für netzunabhängige und mobile Prüfungen
  • LC-Display mit Hintergrundbeleuchtung
  • Automatische Abschaltung nach 60 Sekunden
  • Die Prüfung kann sich auf PV-Module oder die komplette PV-Anlage beziehen
  • Schutzleiterwiderstandsmessung mit 200 mA Prüfstrom
  • Leerlaufspannungsmessung der Solarmodule/ PV-Stränge bis 1000 VDC
  • Sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne Beschaltung
  • Isolationswiderstandsmessung zwischen den aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)
  • Funktionstest durch Strommessung bis 40 A AC/ DC (optional Stromzangen­adapter BENNING CC 3, Art.-Nr. 044038)
  • Anzeige und Speicherung der solaren Einstrahlung (W/m2) und der PV-Modul-/Umgebungstemperatur (optional BENNING SUN 2, Art.-Nr. 050420)





Technische Daten:



Anzeige



Grafikdisplay

Schutzleiterwiderstand

0,05 Ω - 199 Ω

Prüfstrom

± 200 mADC

Leerlaufspannung

5 V - 1000 VDC

Kurzschlussstrom

0,5 A - 14,99 ADC

Isolationswiderstand

0,2 MΩ - 199 MΩ

Prüfspannung

250 V, 500 V, 1000 VDC

Laststrom

0,1 A - 40 AAC/DC (über Zange)

Messwertspeicher

200 Datensätze

Schnittstelle

USB







 Vorstellungsvideo des Herstellers:









Nützliche Tipps:



Wenn Sie weitere Informationen zu elektrischen Messgeräten oder unseren Angeboten im Allgemeinen suchen, dürfen wir Ihnen ebenfalls MessFreunde.Wiki - unser Lexikon der Messbegriffe empfehlen.

MessFreunde.Wiki


Für weitere Informationen, Links und Download-Möglichkeiten des jeweiligen Herstellers empfehlen wir einen Blick in unseren MessFreunde.Download-Bereich.

MessFreunde.Download









Kundenmeinungen

Schreiben Sie Ihre eigene Kundenmeinung

Sie bewerten den Artikel: Benning PV 1-1 Photovoltaik-Installationstester

Wie bewerten Sie diesen Artikel? *

  1 Stern 2 Sterne 3 Sterne 4 Sterne 5 Sterne
Preis / Leistung
Qualität / Verarbeitung

Schlagworte

Schlagworte

Verwenden Sie Leerzeichen um Schlagworte zu trennen. Verwenden Sie das Hochkomma (') für zusammenhängende Textabschnitte.

Kunden schauten sich auch diese Artikel an

Sie könnten auch an folgenden Artikeln interessiert sein

Benning PV 2 Photovoltaik-Installationstester-Set

Benning PV 2 Photovoltaik-Installationstester-Set

2.623,12 €
Inkl. 19% USt., dieser Artikel ist versandkostenfrei nach DE.
Benning PV 3 Photovoltaik-Installationstester

Benning PV 3 Photovoltaik-Installationstester

3.650,21 €
Inkl. 19% USt., dieser Artikel ist versandkostenfrei nach DE.

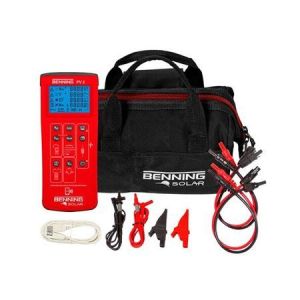

Benning PV 2 Photovoltaik-Installationstester und Kennlinienmessgerät
