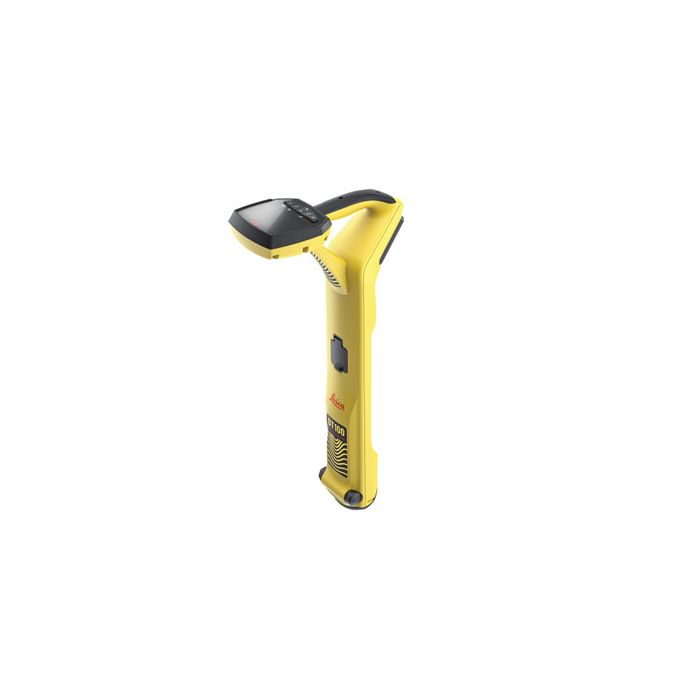

Leica DT100 Precision Locator – Präzise und sichere Kabel- und Leitungsortung
Der Leica DT100 Precision Locator ist ein hochmodernes, digitales Ortungsgerät, das speziell für die präzise Erfassung, Lokalisierung und Tiefenbestimmung von erdverlegten Versorgungsleitungen und metallischen Infrastrukturen entwickelt wurde. Er kombiniert modernste Sensortechnologie mit intelligenter Signalverarbeitung und einer intuitiven Bedienoberfläche, um die Ortungsarbeit auf Baustellen, bei Wartungsarbeiten und im Tiefbau erheblich zu vereinfachen und zu beschleunigen.
Mit einem Frequenzbereich von 50 Hz bis 200 kHz bietet der DT100 maximale Flexibilität und ermöglicht die präzise Erkennung verschiedenster Leitungstypen – von Strom- und Kommunikationskabeln bis hin zu metallischen Rohrleitungen. Durch den hohen Dynamikbereich von 117 dB und eine außergewöhnliche Empfindlichkeit erkennt das Gerät selbst schwache Signale zuverlässig, selbst in stark gestörten elektromagnetischen Umgebungen. Der automatische Tiefenmessmodus ermittelt die Verlegetiefe von Leitungen bis zu 6 m, während bei manueller Messung Tiefen von bis zu 11 m präzise erfasst werden können. Die Ortungsgenauigkeit von ± 5 % der Tiefe sorgt für höchste Verlässlichkeit bei Vermessungs- und Bauarbeiten.
Ein dynamischer Überlastungsschutz von 60 dB gewährleistet eine stabile Messleistung in Bereichen mit hoher Signalintensität. Das Gerät bietet mehrere Ortungsmodi, darunter Twin-Peak-, Null-, einfacher und doppelter Sweep-Modus, um in jeder Anwendungssituation das optimale Messergebnis zu erzielen. Für zusätzliche Sicherheit im Arbeitsalltag ist der Leica DT100 mit mehreren Warnfunktionen ausgestattet, darunter die „Strike Alert“-Warnung für oberflächennahe Leitungen, eine Swing-Warnung bei übermäßiger Bewegung des Geräts sowie eine Warnung vor freiliegenden Überkopf-Leitungen.
Ein integrierter Frequenzanalysator analysiert automatisch die elektromagnetische Umgebung und wählt die bestmögliche Frequenz zur Leitungsortung aus. Dank der Bluetooth Low Energy (BLE)-Schnittstelle kann der DT100 drahtlos mit anderen Geräten kommunizieren, was eine einfache Datenübertragung und Integration in digitale Dokumentationssysteme ermöglicht.
Das Gerät ist nach IP65 gegen Staub und Spritzwasser geschützt und für den Einsatz in rauen Baustellenumgebungen konzipiert. Mit einem robusten Gehäuse, ergonomischem Design und einer komfortablen Bedienoberfläche eignet sich der Leica DT100 perfekt für den täglichen Feldeinsatz.
Die Energieversorgung erfolgt wahlweise über einen Li-Ion-Akku (3.200 mAh) oder über AA-Alkalibatterien, wodurch das Gerät flexibel an unterschiedliche Arbeitsumgebungen angepasst werden kann. Die Akkulaufzeit beträgt bis zu 30 Stunden bei intermittierendem Einsatz.
Mit 22 verfügbaren Sprachen, einem hintergrundbeleuchteten Display und wählbaren metrischen oder imperialen Maßeinheiten bietet der DT100 höchsten Bedienkomfort und globale Einsatzmöglichkeiten.
Der Leica DT100 Precision Locator steht für präzise Ortung, zuverlässige Leistung und intuitive Bedienung – ein unverzichtbares Werkzeug für Versorgungsnetzbetreiber, Tiefbau- und Bauunternehmen sowie Vermessungs- und Instandhaltungsteams.
Eigenschaften:
-
Präzises digitales Ortungssystem für erdverlegte Leitungen und metallische Strukturen
-
Großer Frequenzbereich von 50 Hz bis 200 kHz
-
Tiefenbestimmung bis 11 m (± 5 % Genauigkeit)
-
Dynamikbereich von 117 dB und hohe Empfindlichkeit
-
Dynamischer Überlastungsschutz (60 dB, automatisch)
-
Mehrere Ortungsmodi (Twin-Peak, Null, Sweep, doppelter Sweep)
-
Automatische Frequenzanalyse für optimale Signalwahl
-
Strike Alert-, Swing- und Freileitungskabel-Warnungen
-
Bluetooth Low Energy (BLE) für Datenübertragung
-
Robustes, IP65-geschütztes Gehäuse für raue Einsatzbedingungen
-
Bis zu 30 Stunden Akkulaufzeit bei intermittierendem Betrieb
-
Hintergrundbeleuchtetes Display und 22 Sprachen
-
Kompatibel mit weiterem Leica Ortungszubehör (z. B. Ringklemme)
Technische Daten:
| Merkmal |
Spezifikation |
| Frequenzbereich |
50 Hz – 200 kHz |
| Empfindlichkeit |
33 kHz (1 µA bei 1 m) |
| Dynamikbereich |
117 dB |
| Max. Erfassungstiefe (automatisch) |
6 m |
| Max. Erfassungstiefe (manuell) |
11 m |
| Ortungsgenauigkeit |
± 5 % der Tiefe |
| Dynamischer Überlastungsschutz |
60 dB (automatisch) |
| Tiefengenauigkeit |
± 5 % bis 3 m (in allen Modi) |
| Ortungsmodi |
Twin-Peak, Null, einfacher Sweep, doppelter Sweep (omnidirektional) |
| Werksfrequenzen (Hz) |
Leistung: 50, 60, 150, 180, 450, 540 / Funk: 13 – 28 kHz / Aktiv: 256 – 200 kHz / Sonde: 512, 640, 8,19 kHz, 32,8 kHz |
| Ortungsrichtung |
beliebige Frequenz von 256 Hz bis 10 kHz |
| Fehlersuche (DE-basiert) |
263 Hz |
| Verstärkungsregelung |
manuell über Tasten ↑ / ↓ |
| Warnfunktionen |
Strike Alert, Swing Warning, Freileitungskabel-Warnung |
| Konnektivität |
Bluetooth Low Energy (BLE) |
| Sprachen |
22 Auswahlsprachen (Englisch, Deutsch, Französisch u. a.) |
| Maßeinheiten |
metrisch / imperial |
| Schutzklasse |
IP65 |
| Betriebstemperatur |
−20 °C bis +50 °C |
| Lagertemperatur |
−32 °C bis +70 °C |
| Stromversorgung |
Li-Ion-Akku 3.200 mAh (11,1 V / 35,5 Wh) oder 6 × AA-Alkalibatterien |
| Akkulaufzeit |
Lithium: 15 h (Dauerbetrieb) / 30 h (intermittierend) · Alkaline: 5 h / 10 h |
| Abmessungen (H × B × T) |
68 × 14,7 × 32,6 cm |
| Gewicht (mit Akku) |
2,1 kg |
